PU-20al басқарылатын пункцияны орнату

Қоймада

Преимущества приобретения установки PU-20AL

- Высокое тяговое усилие при малых габаритах
- Возможность выполнять прокол из колодца от 1000мм
- Легкий вес (115кг) узла задавливания позволяет эксплуатировать данную установку
бригаде из 2х специалистов без привлечения спецтехники
- Запасные части в наличие в г.Челябинск
- Гарантийное и постгарантийное обслуживание
- Бесплатное обучение работе ваших специалистов в г.Челябинск
- Выездное обучение работе ваших специалистов

Сипаттама
Техникалық сипаттама
Құрал

Сипаттама

20 тонналық тарту күші бар PU-20al басқарылатын пункцияны орнату металл құбырлар мен PND құбырларын диаметрі 250 мм-ге дейін тартуға мүмкіндік береді. Брошюраның максималды ұзындығы 60 м дейін. Пункция профилін құру және берілген нүктеге дәл соғу арқылы басқарылатын пункцияны орындаңыз. Гидравликалық бұрағыштың болуы осы қондырғының жұмысын жеңілдетеді және тездетеді. Қондырғы дала жағдайында жабдықтың автономды жұмысын қамтамасыз ететін өз Май станциясынан қоректенеді. Тапсырыс берушінің міндеттері үшін ол барлық қажетті құралдармен жабдықталған.

Техникалық сипаттама

ПАРАМЕТРЛЕРДІҢ АТАУЫ

Шамасы

Пайдалану

Мах. Бұрғылау ұзындығы (м)

70

Мах. Кеңейту (мм)

250

Бұрғылау бұрышы

0°

Өлшемдері, мм:
қысу түйіні (ұзындығы / ені/биіктігі):

май станциясы (ұзындығы / ені/биіктігі):

700х500х300

1080х625х725

Бұрғылау қондырғысының салмағы (кг)

115

Қысу түйіні

Мах. Тарту күші (кг)

20000

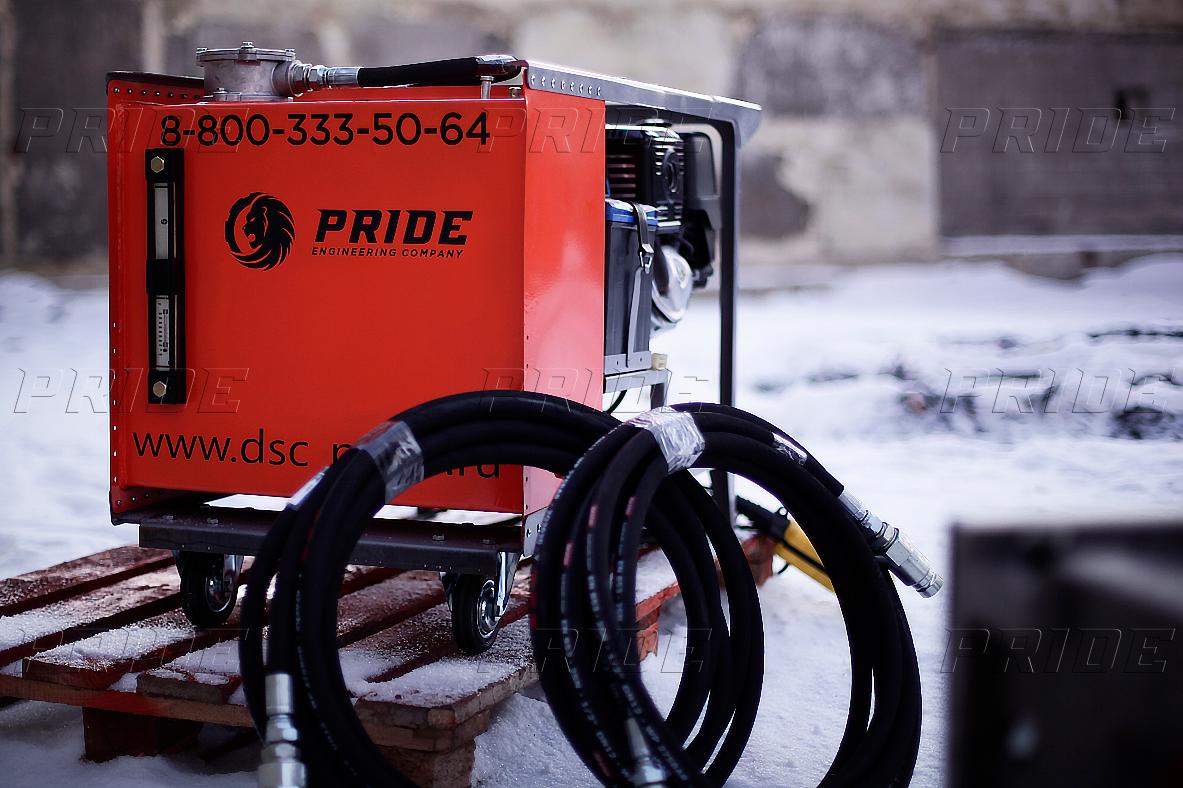

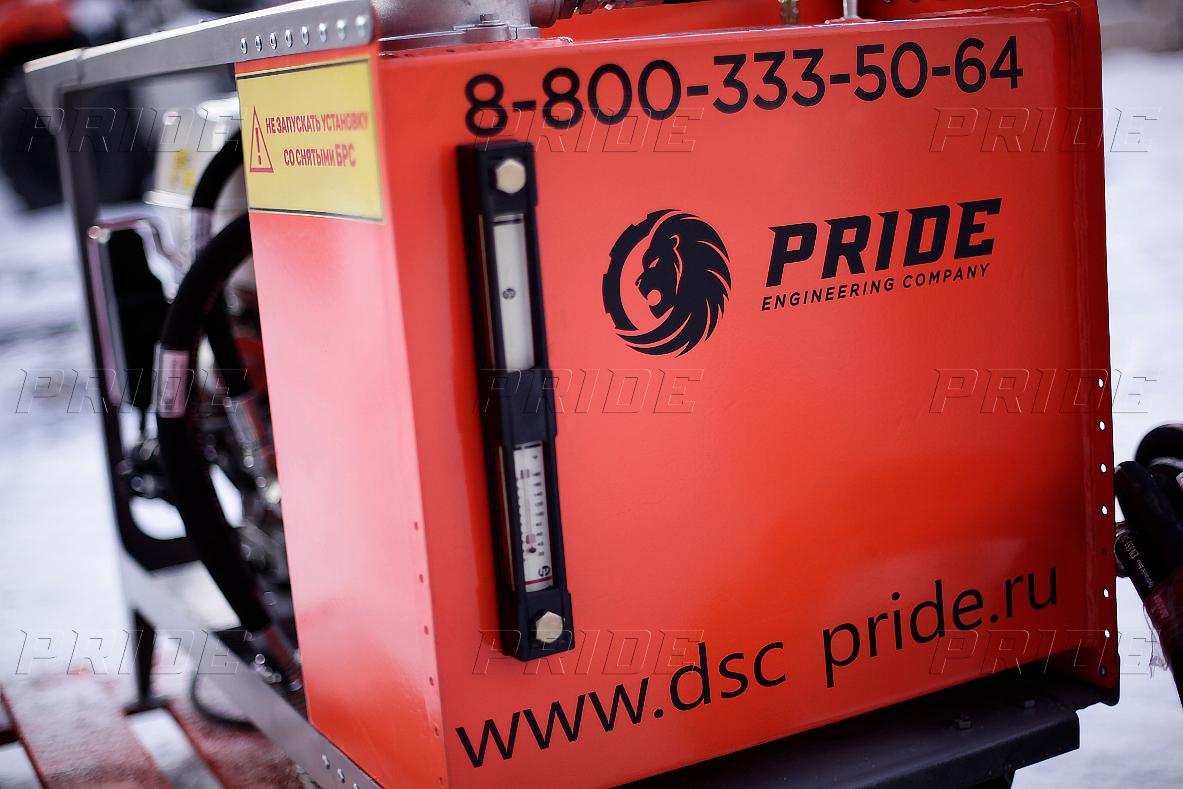

Мұнай станциясы

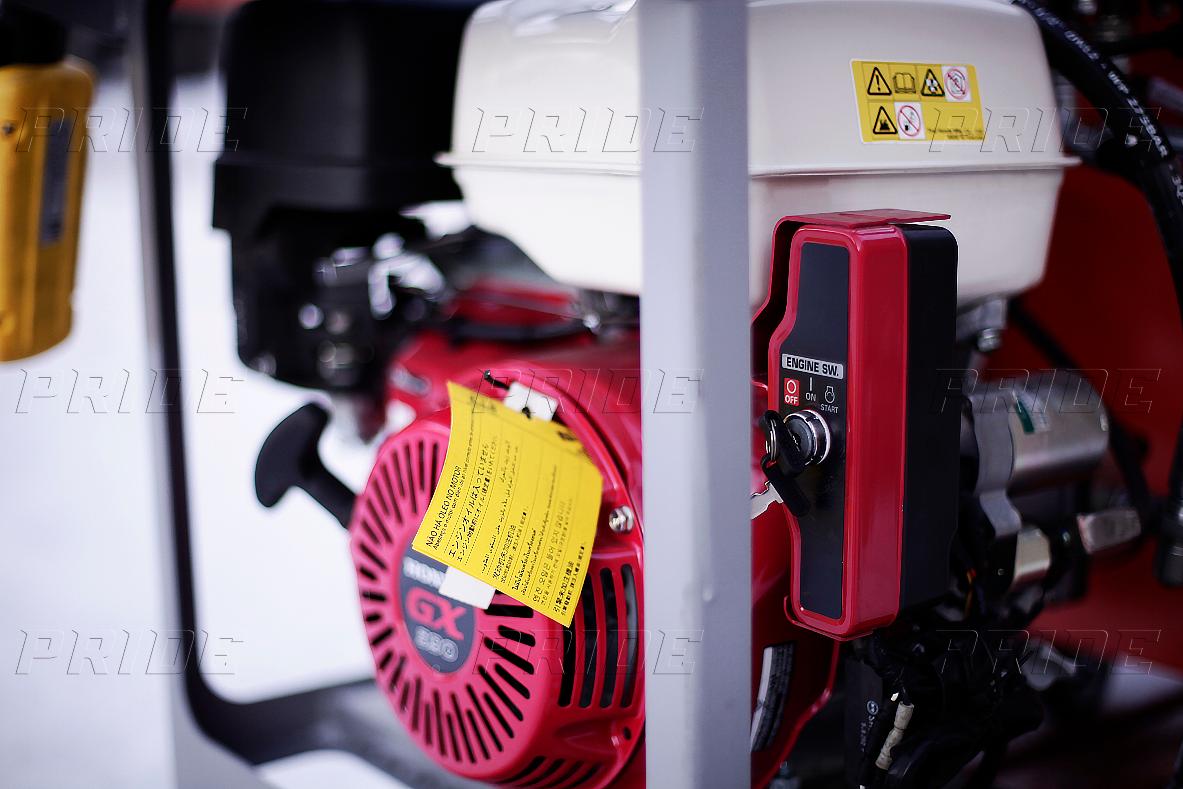

Қозғалтқыш моделі

Лифан 11,7 а. к.
Қозғалтқыш түрі

Бензин

Гидрожүйенің қысымы (Бар)

200

Штанга

Бұрғылау штангаларының ұзындығы (м)

650

Бұрғылау штангаларының диаметрі (мм)

45

Басқа ерекшеліктер
Жақтау

Құрал

Что входит в комплект:

Номенклатура	Количество, шт

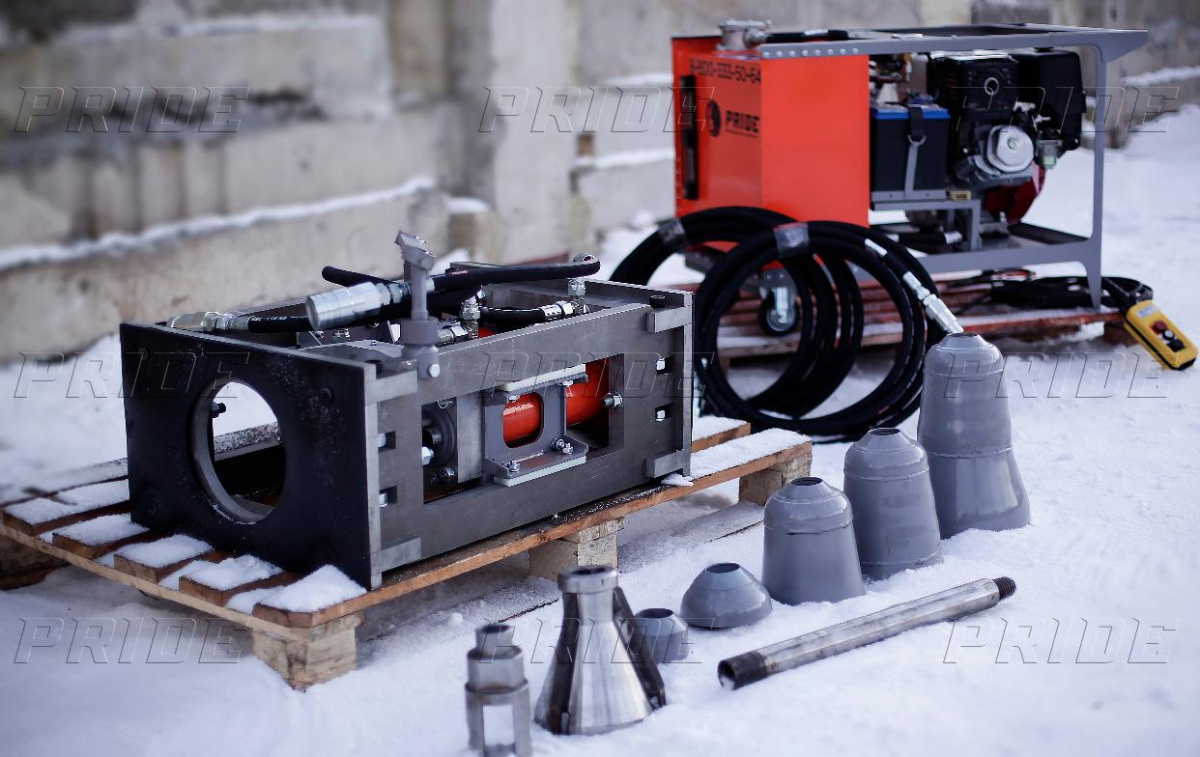

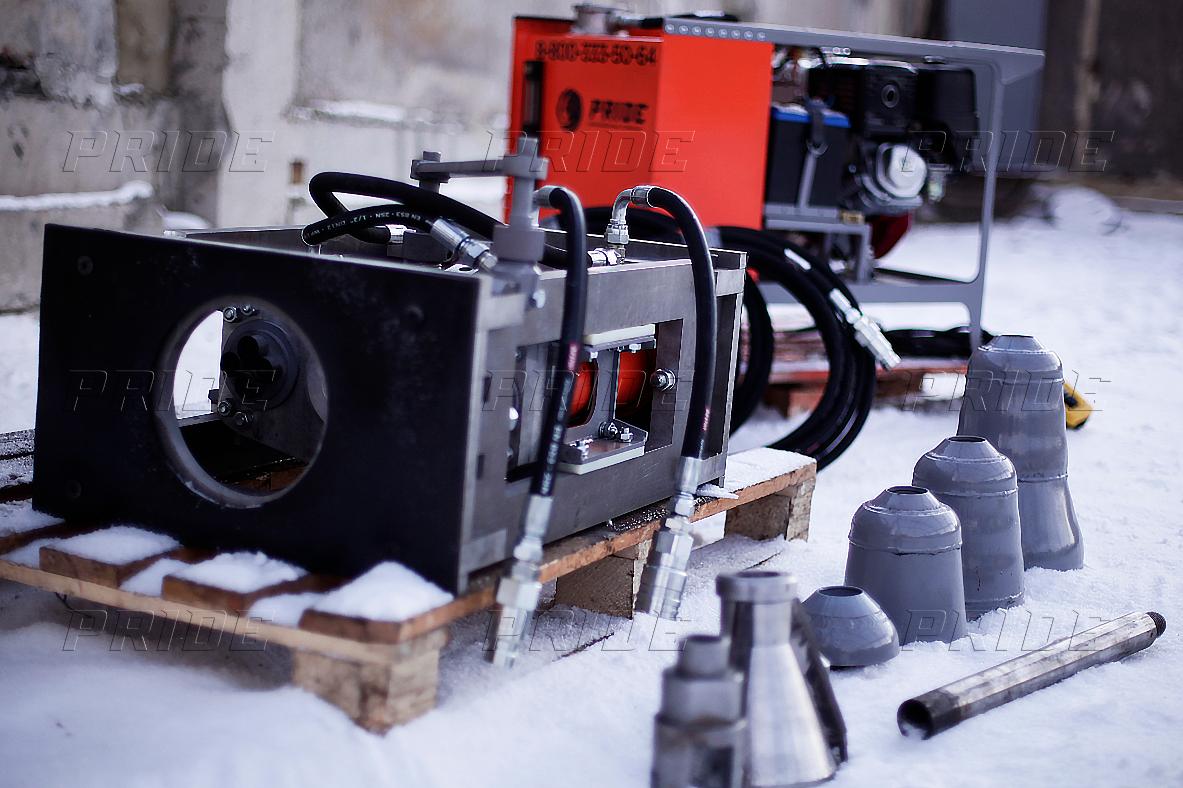

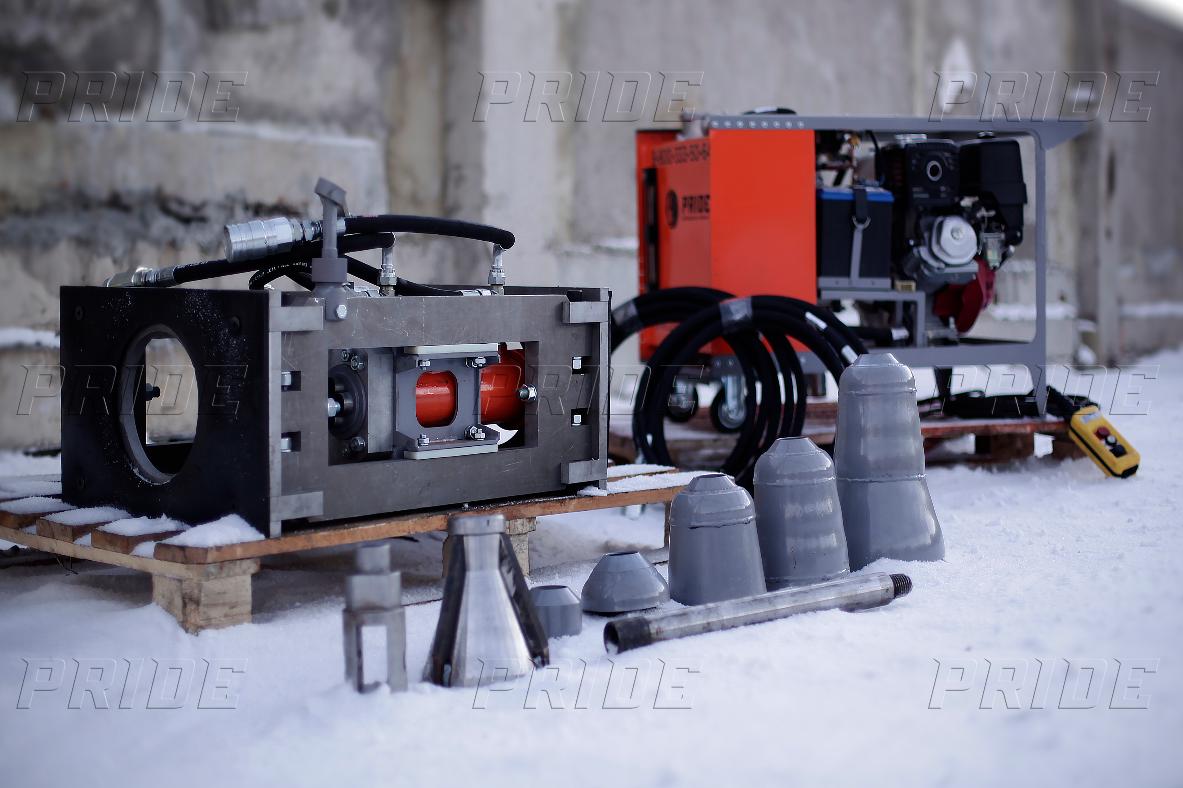

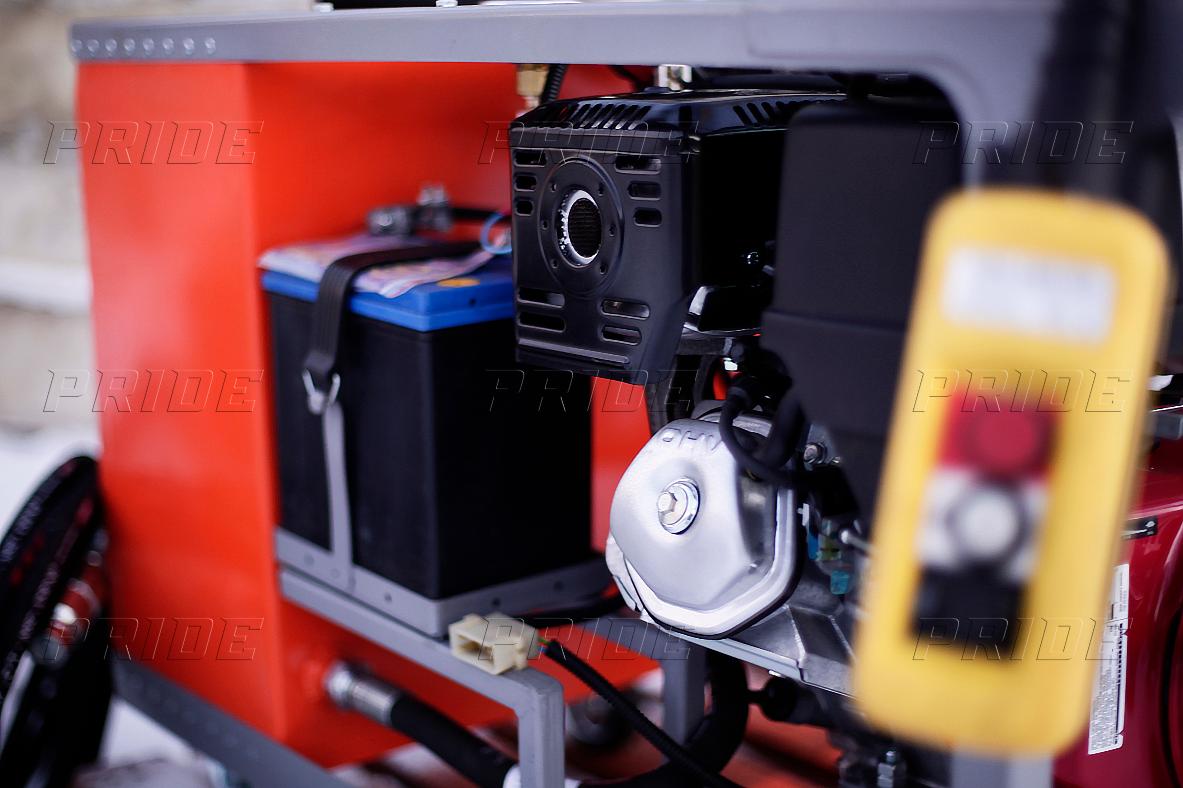

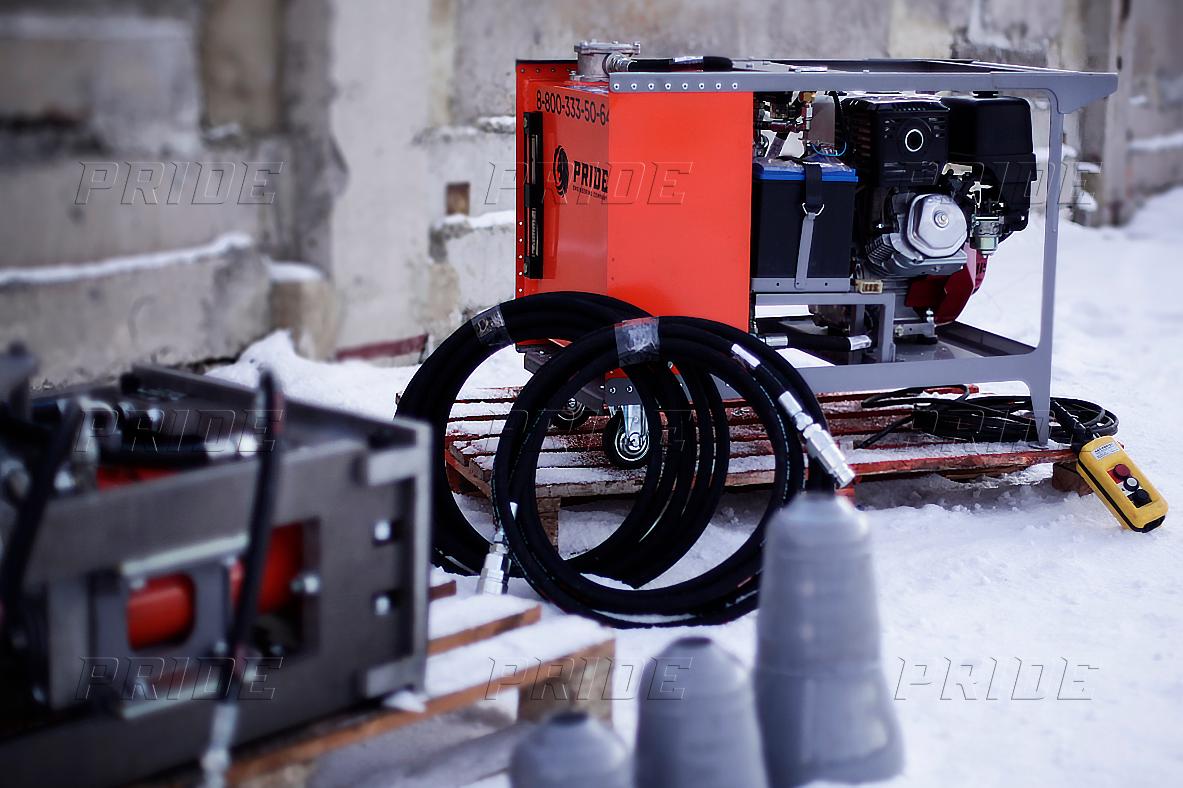

Установка PU-20AL с маслостанцией (Honda) и РВД 12м, электрический выносной пульт	1
Головка прокольная (пилот со скошенной пикой) под мини зонд Mst2	1
Штанга (без лысок) - 45 мм, L=475 мм	127
Устройство цепное (муфта-петля)	1
Вертлюг 5 т	1
Расширитель 90	1
Расширитель 127	1
Расширитель 140	1
Расширитель 170	1
Расширитель 190	1
Цанга 63	1
Цанга 90	1
Цанга 110	1
Цанга 160	1
Головка режущая 110-160 мм	1
Локационная система SNS 1t c wi-fi R-box, с НДС	1
Смазка медно-графитовая 4,5 кг	1
Ключ КОТ 25-48	2
Серьга омегаобразная 4,75 т	2

Захваты для труб Трубные захваты применяются для фиксации ПНД труб при протяжке в скважину. Выполненные из цельного металла, захваты надежно закрепляют трубу, посредством четырех фиксирующих пальцев.
Штанга буровая Штанга L=694 мм (включая резьбовое соединение), рабочая длинна L 650, сталь 30XГСА, резьба закаленная 3-38 ГОСТ Р 50864-96. Для удобства использования на буровой штанге присутствуют 3 «лыски», вместо стандартных двух Опционально: Lполная = 645 мм Lрабочая = 600 мм Диаметр 45 мм

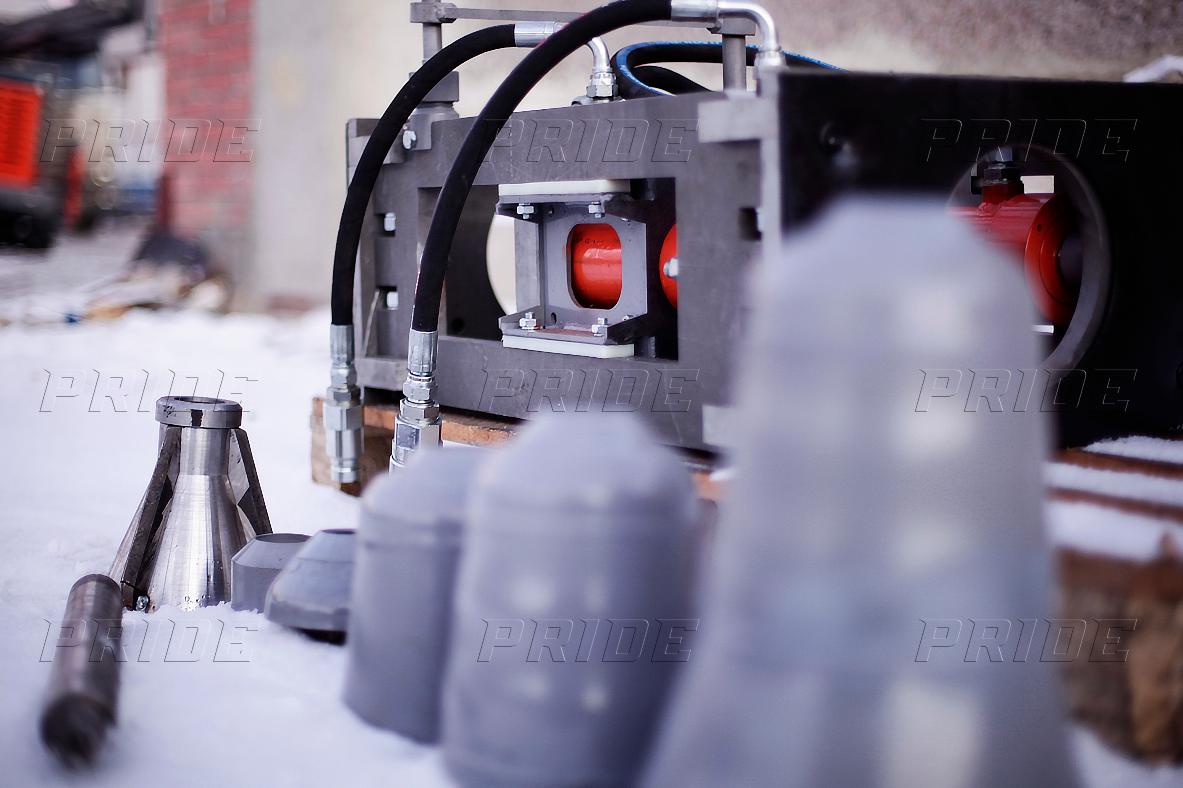

Расширители разного диаметра Новая модель расширителей разработана конструкторами нашего предприятия. Теперь расширители стали легче, а так же уменьшился угол уплотнения Сейчас он составляет 30 градусов, вместо 70, что намного облегчает работу в грунтах 1-3 категории. Модельный ряд расширителей представлен разнообразными диаметрами от минимального 90мм до максимального 400мм (на отдельный вид установок)
Разрушитель чугунных труб Представленная на фото модель предназначена для разрушения только чугунных труб. Наша компания может изготовить инструмент для разрушения труб из любого материала: сталь, керамика и др.
Пика буровая Буровая пика имеет форму цилиндра и используется в пилотном бурении. Обновленная модель нашей буровой пики имеет большую площадь и диаметр, чем диаметр штанги, что полностью обезопасит вас от так называемого "залипания штанги" в грунте.
Буровой пилот При производстве буровых пилотов мы выбираем торцевую погрузку зонда, так как такая погрузка полностью исключает потерю зонда под землей при работе в сложных грунтах. На буровой лопатке используется специальная напайка, которая обеспечивает износостойкость бурового пилота.Так же для лучшей проходимости сигнала и защите зонда от грязи и повреждения мы используем текстолитовый материал.
