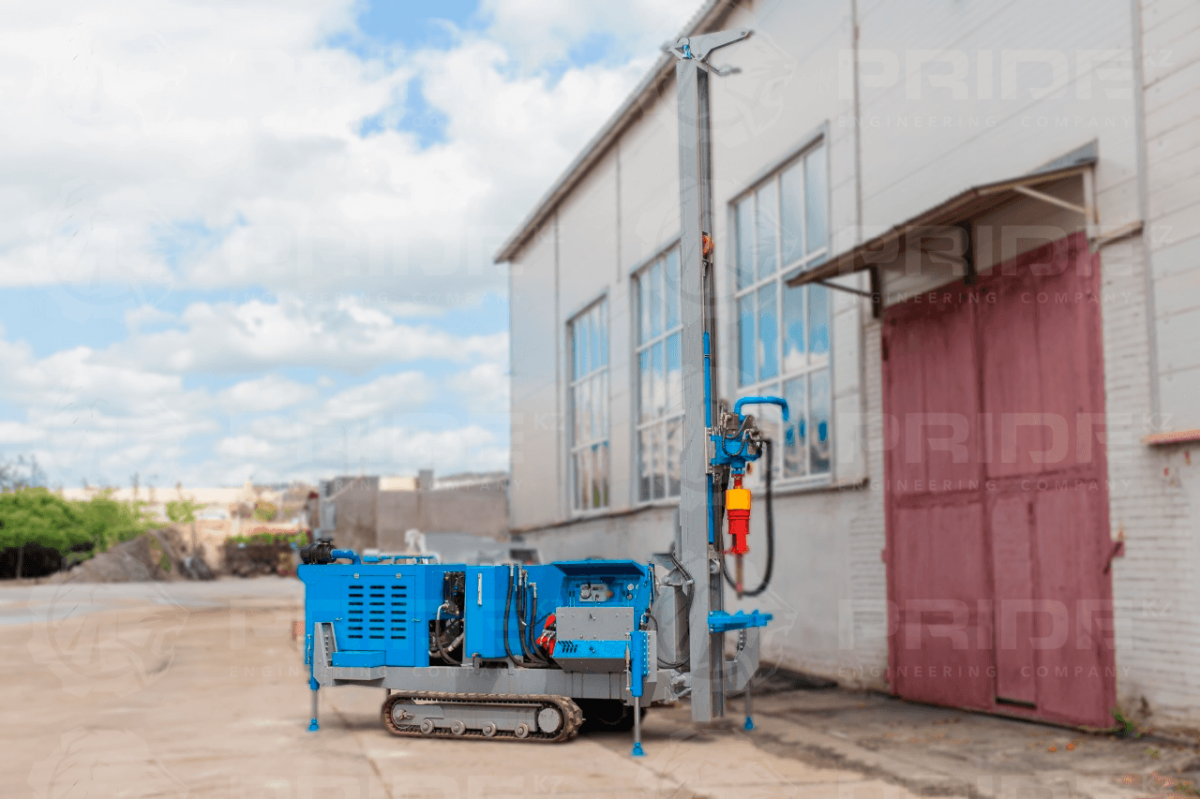

Титан 80 дизель

Сипаттама
Техникалық сипаттама

Сипаттама

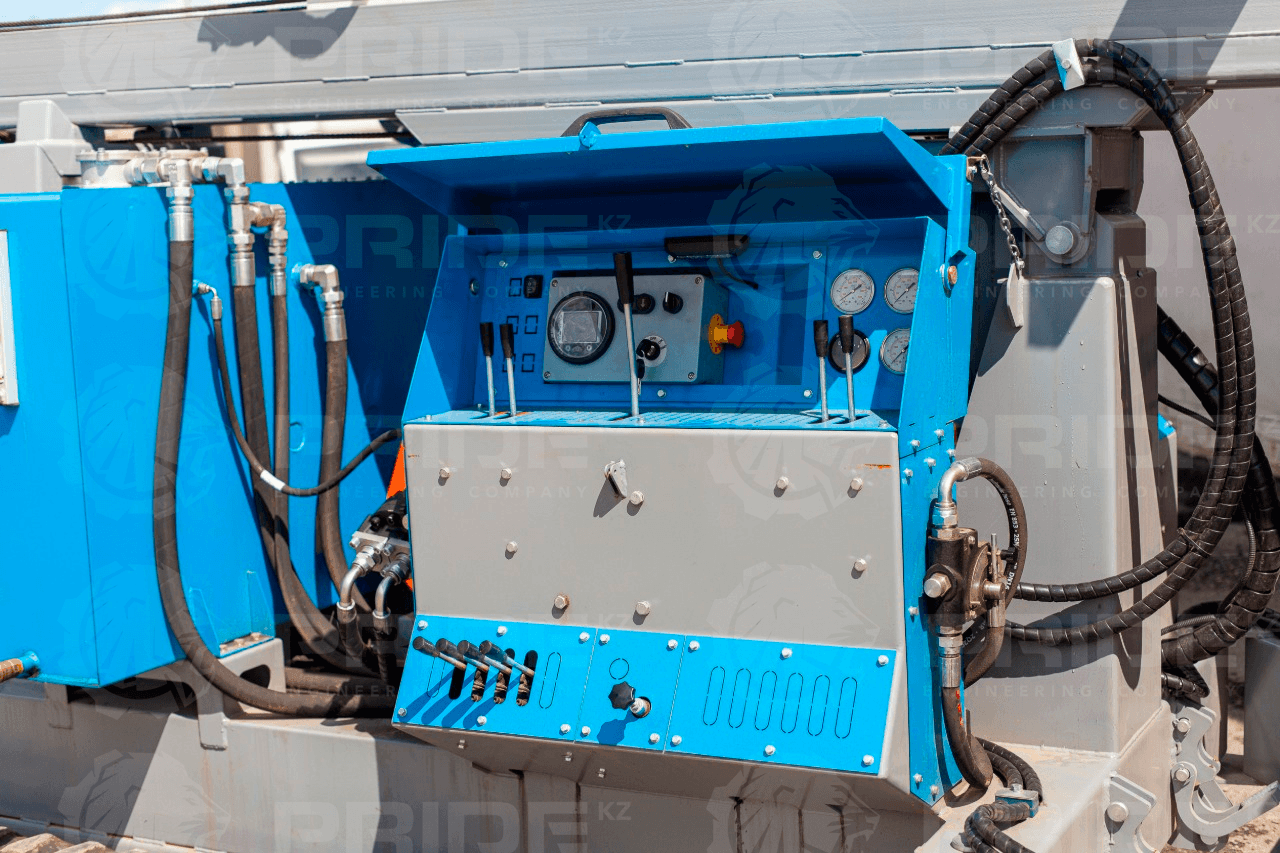

Қондырғы бұрғылау қондырғысы ұңғыманың аузына жақын орналасқан кезде бұрғылауды басқаруға мүмкіндік беретін қашықтан басқару пультімен жабдықталуы мүмкін. Жол платформасы қозғалыс кезінде маневр жасауға мүмкіндік беретін тәуелсіз сымдармен жабдықталған. Қондырғыны шаюмен жұмыс істеу үшін бұрғылау ерітіндісін беру торабымен немесе үрлеумен және пневмоударникпен жұмыс істеу үшін сығылған ауаны беру торабымен жабдықталған редукторлық орындалған гидравликалық ротатормен (ең жоғары айналу моменті 2000, 4000 Н/м) жинақтау кезінде бұрылыс (УРБ сияқты) талап етілмейді. Қондырғы Тапсырыс берушінің тапсырмасы бойынша гидравликалық қосалқы лебедкамен, гидравликалық аутригерлермен, бұрғылау сорғысымен және басқа жабдықтармен жабдықталуы мүмкін Элементтердің сапалы бояуы коррозияға төзімділікті арттырады. Құбырмен жұмыс істеу үшін діңгекті 3 метрге дейін ұлғайтуға болады Негізгі конфигурацияда қондырғы 2 ағынды гидравликалық жүйемен жабдықталған, бұл құралдың сою және айналу Күшін дербес реттеуге мүмкіндік береді.

Техникалық сипаттама

Параметрлердің атауы

Шамасы

Пайдалану

Мах. Қашаудың бастапқы диаметрі, (мм)

300

Тау жыныстарының беріктігі санаты

12

Мах. Бұрғылау ұзындығы, (м)

200

Орнатудың жалпы өлшемдері, (мм):
- Ұзындығы

- Ені

- Биіктігі

5400

1600

2200

Орнату салмағы, (кг)

2800

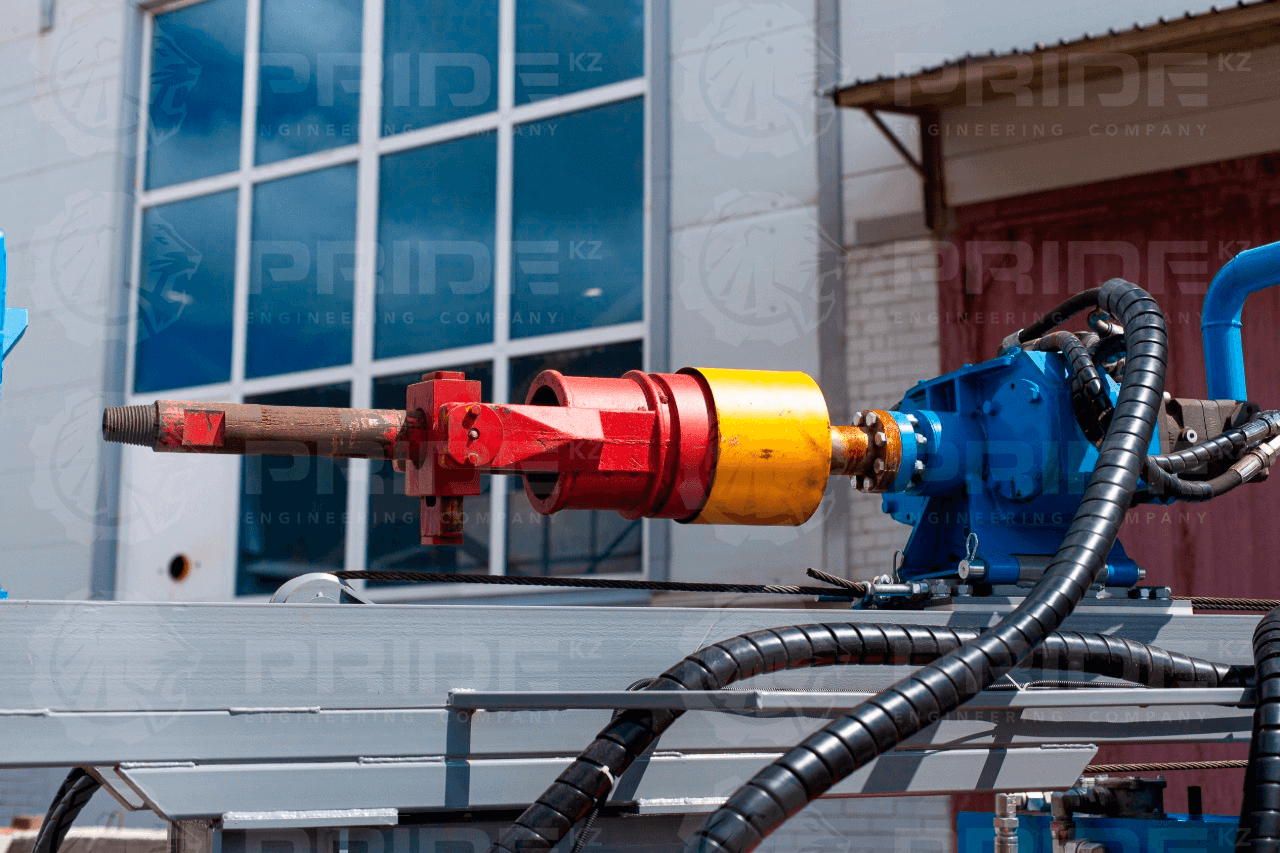

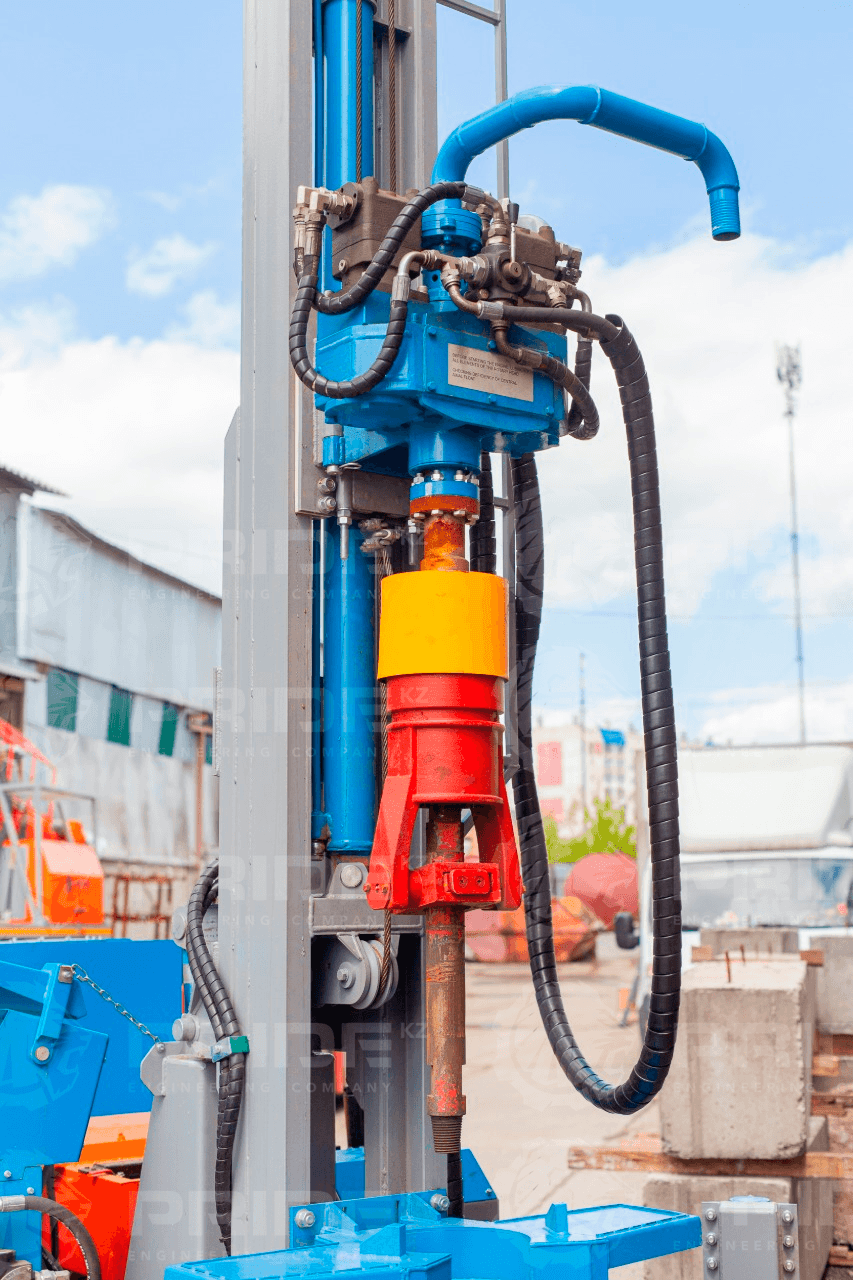

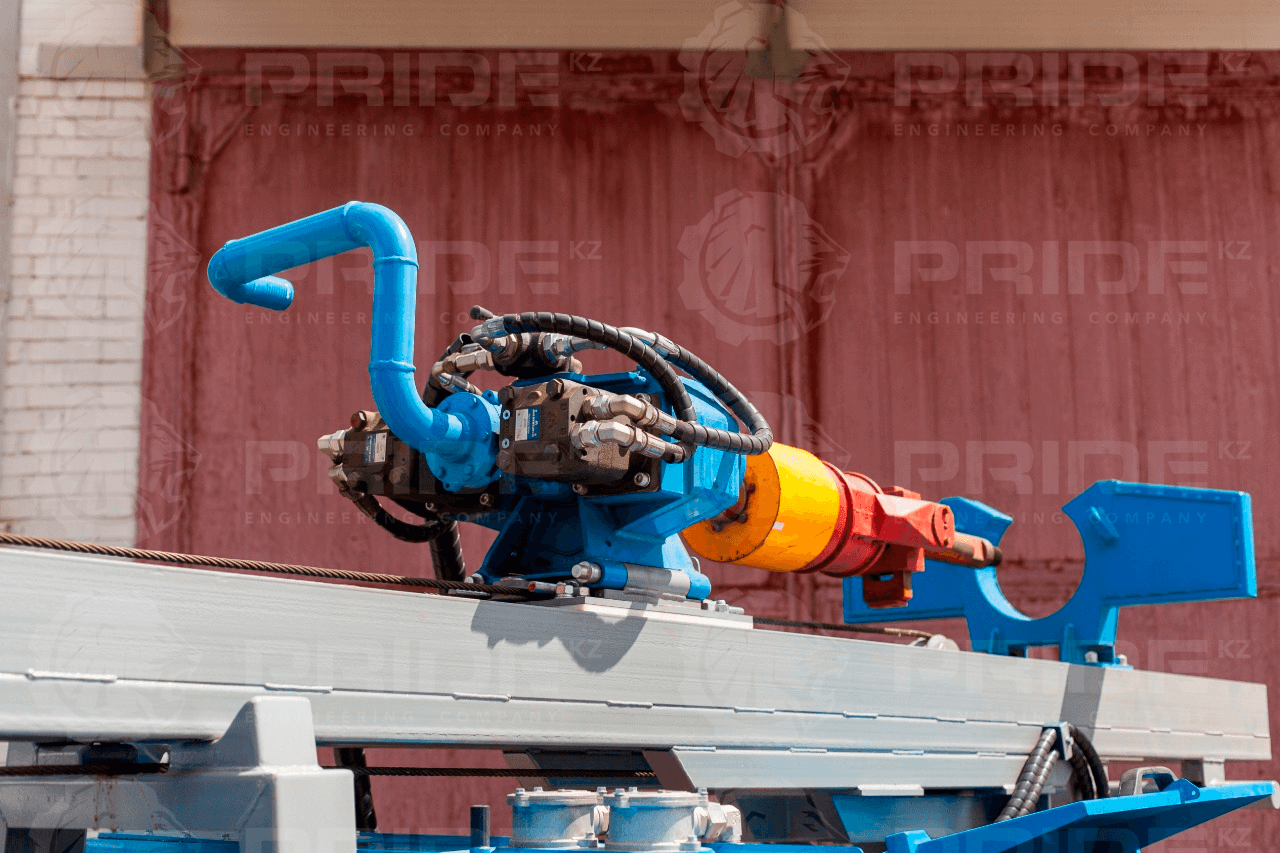

Ротатор

Түрі

Тірек қондырғысы бар гидравликалық қозғалтқыш

Редуктор

Күш моменті, (Нм)

1300

2200 (опц. 4400 дейін)

Шпиндельдің айналу жиілігі, (айн / мин)
I ауқымы

II диапазон

240 (опц. 630 дейін)

0-330

0-165

БЕРУ МЕХАНИЗМІ

Түрі

Тізбекті

Цилиндр

Беру күші, (кг):
- жоғары

- төмен

2000

2000

5000

3000

Каретканы беру барысы, (мм)

1000-3500

1680, 2200

Беру жылдамдығы, (м / сек)

0,43

0,42

СОРҒЫ ҚОНДЫРҒЫСЫ

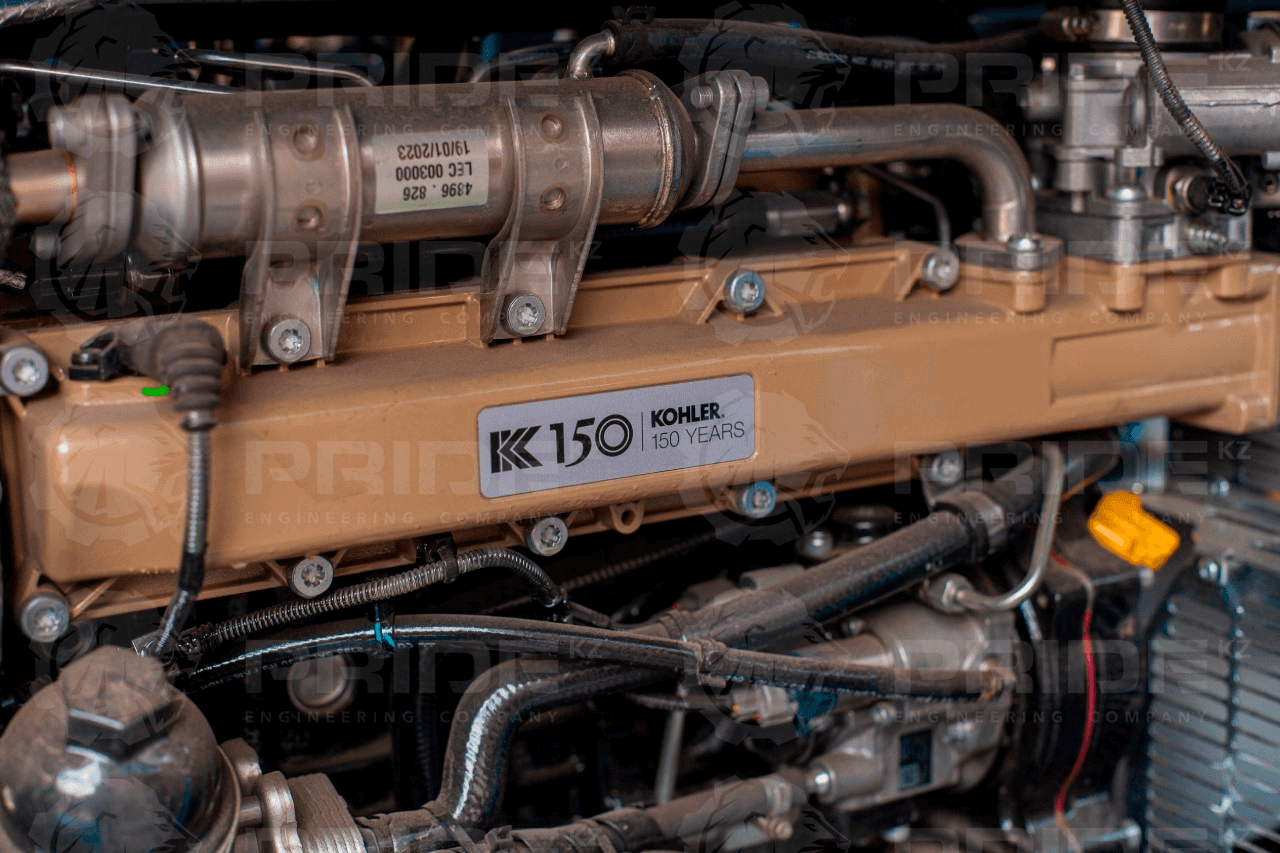

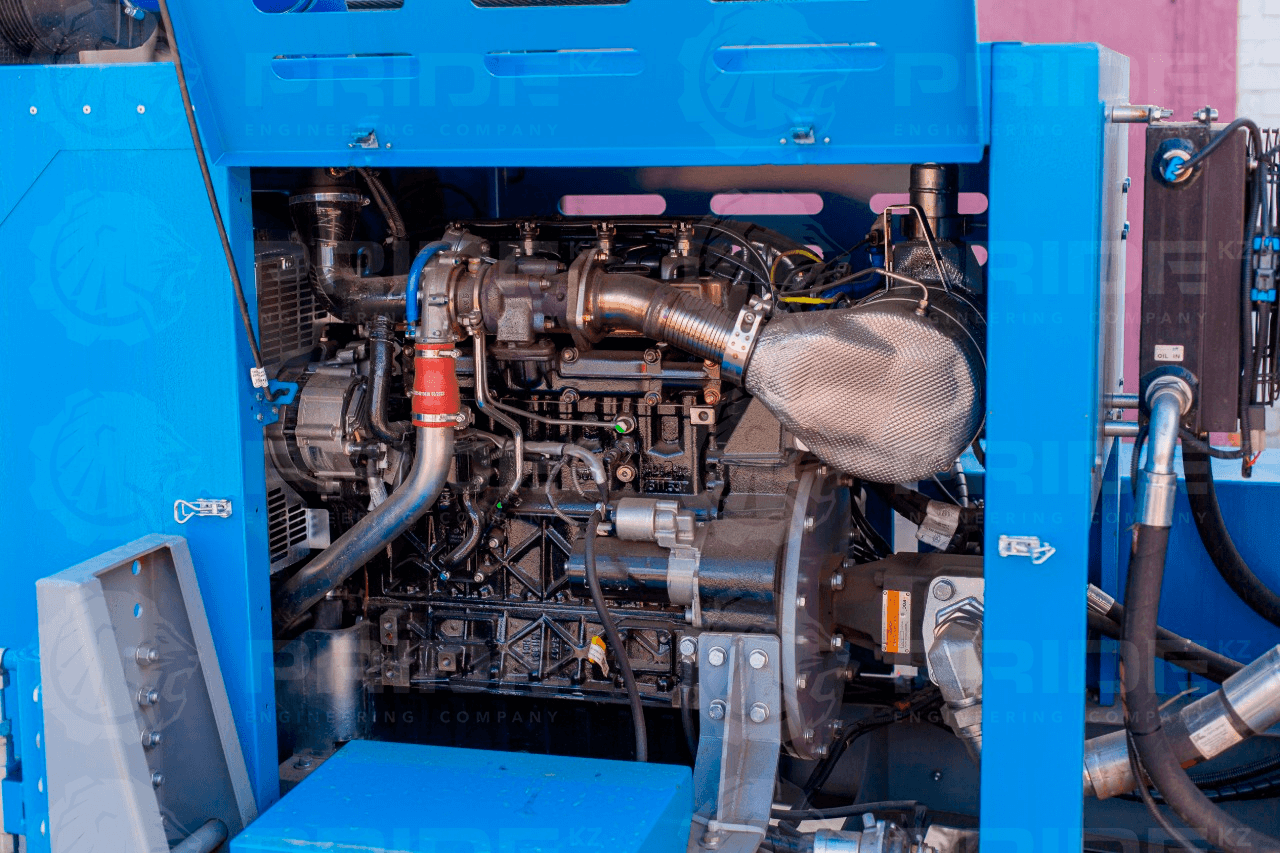

Жетек

Дизель

Жетек қуаты, л. с.

80
ШАССИ

Шынжыр табанның түрі

Резеңке-металл

Жолдың ені, мм

230

Қозғалыс жылдамдығы, км / сағ

6

ҚОСЫМША МОДУЛЬДЕР

Бұрғылау құбырының гидравликалық қысқышы

Опция

Қаптама құбырының гидравликалық қысқышы

Опция

Гидравликалық қаптама үстелі

Опция

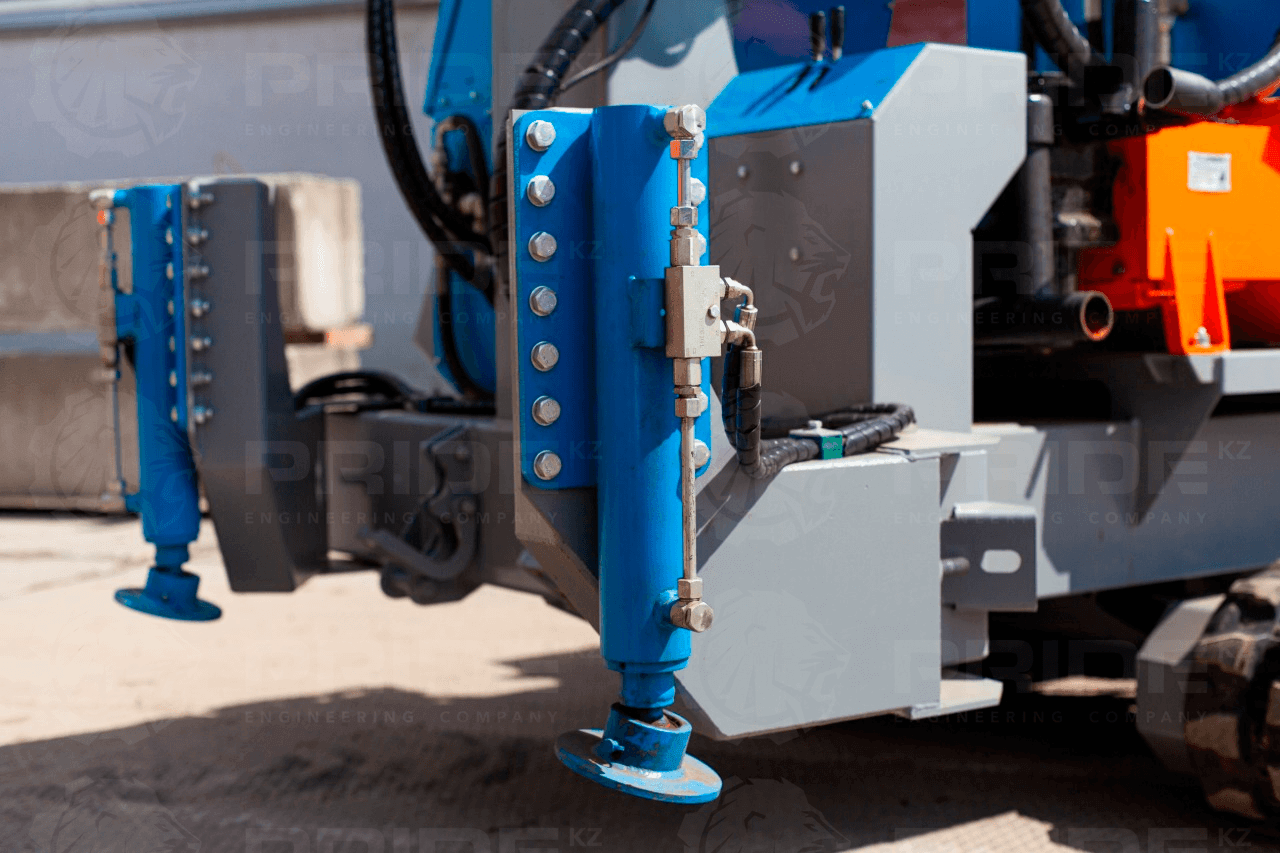

Механикалық тіректер (тіректер)

Опция

Гидравликалық тіректер (тіректер)

Опция

Көмекші Лебедка

Опция

Анкерлік жүйе

Опция

Nb-200/80 бұрғылау сорғысы

Опция
